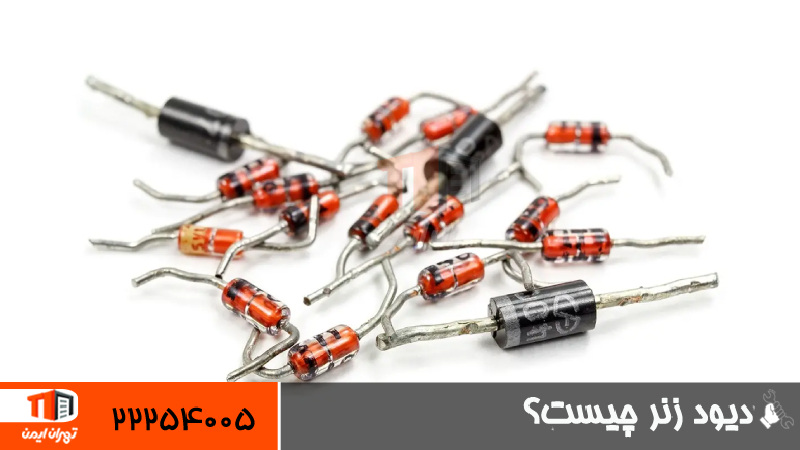

دیود زنر چیست؟

سایر کاربردهای دیود زنر

- تثبیت ولتاژ در مدارهای الکترونیکی: در بسیاری از مدارها سطح ولتاژ دچار تغییرات ناگهانی می شود و این موضوع می تواند باعث اختلال در عملکرد اجزا شود. استفاده از دیود زنر باعث می شود ولتاژ در مقدار تعیین شده ثابت بماند و این قطعه شرایط پایدار را برای بخش های حساس فراهم کند. این نقش پایه ای ترین کاربرد آن در کنترل ولتاژ است.
- استفاده به عنوان رفرنس ولتاژ: در مدارهایی که به یک ولتاژ دقیق نیاز دارند، دیود زنر معیار اصلی محسوب می شود. در این حالت، این قطعه یک سطح ثابت و قابل اعتماد را فراهم می کند تا سایر قسمت ها بر اساس آن تنظیم شوند.
- حفاظت از مدار در برابر نوسانات و افزایش ولتاژ: در صورت افزایش ولتاژ ورودی، این قطعه از ورود مقدار اضافی جلوگیری می کند و نقشی اساسی در حفاظت مدار با دیود زنر دارد. این اقدام مانع از آسیب دیدن بخش های حساس می شود.
- کلمپ ولتاژ و محدود کردن شکل موج: برای کنترل دامنه سیگنال ها، این قطعه سطح ولتاژ را محدود می کند تا شکل موج از مقدار مجاز بالاتر نرود و کاربرد دیود زنر در این حالت موجب جلوگیری از اعوجاج سیگنال می شود.
- شیفت دهنده ولتاژ در مدارهای تخصصی: در برخی طراحی ها، با بهره گیری از خاصیت مشخصه V-I دیود زنر این قطعه سطح سیگنال را تغییر می دهد تا با نیاز مدارهای بعدی هماهنگ شود.

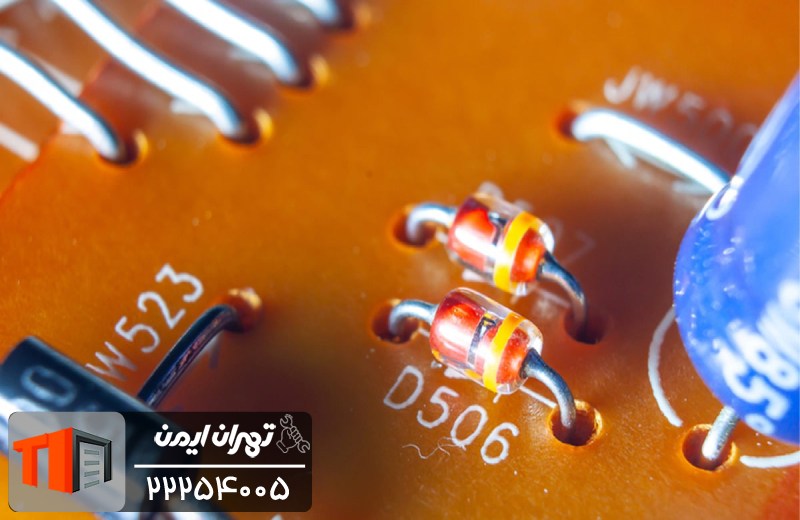

نحوه عملکرد دیود زنر و رفتار آن در ناحیه شکست

عملکرد این قطعه بر اساس نحوه عبور جریان در شرایط مختلف مشخص می شود. زمانی که دیود زنر در بایاس مستقیم قرار می گیرد، جریان به آسانی از آن عبور می نماید و ولتاژ کمی بر دو سر آن افت می کند، در این حالت دیود زنر مشابه  یک قطعه نیمه هادی عادی رفتار می کند.
اما وقتی در بایاس معکوس قرار گیرد، جریان تقریباً صفر است تا این که مقدار ولتاژ به نقطه خاصی برسد؛ این همان ولتاژ شکست زنر است. در این نقطه، جریان به سرعت افزایش می یابد اما ولتاژ تقریبا ثابت می ماند و همین ویژگی باعث می شود از آن به عنوان مرجع ولتاژ در مدارها استفاده شود.
رفتار ولتاژ در جریان های مختلف نشان می دهد که حتی با افزایش جریان، این قطعه ولتاژ را نزدیک به مقدار تعیین شده نگه می دارد و تغییرات ناگهانی ولتاژ در مدار را کاهش می دهد. تحلیل مشخصه V-I دیود زنر کمک می کند درک کنیم چگونه این قطعه در ناحیه شکست عملکرد پایدار ارائه می دهد.

انواع دیود زنر

- دیود زنر کم توان و پرتوان: یکی از دسته بندی های رایج این قطعه بر اساس توان نامی آن است. نمونه های کم توان برای مدارهای کوچک و جریان محدود مناسب هستند و معمولاً در کاربردهای محافظت ساده یا تثبیت ولتاژ پایین استفاده می شوند. در مقابل، نمونه های پرتوان قادر به تحمل جریان و حرارت بیشتر هستند و در مدارهای بزرگ تر یا مدارهای با نوسان ولتاژ شدید کاربرد دارند.
- دیود زنر دقیق: این نوع برای کاربرد هایی که نیاز به ولتاژ مرجع دقیق و پایدار دارند طراحی شده است. تغییرات ولتاژ در این نمونه ها بسیار کم است و برای مدارهایی که حساسیت بالایی دارند، مانند منابع تغذیه دقیق یا تجهیزات اندازه گیری، مناسب است.
- دیود زنر SMD و کاربرد آن: نسخه SMD این قطعه به شکل سطح نصب تولید می شود و مناسب تولید بردهای فشرده و مدار های کوچک است. این نوع امکان نصب خودکار و طراحی جمع و جور را فراهم می کند و در محصولات الکترونیکی مدرن بسیار کاربرد دارد. این قطعه در این حالت عملکرد پایدار ولتاژ را با ابعاد کوچک ارائه می دهد.

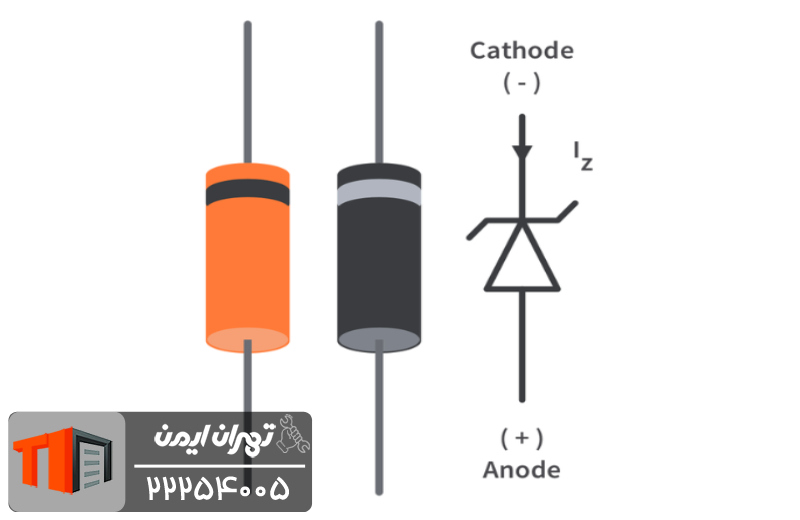

نماد دیود زنر و نحوه نمایش آن در نقشه های الکتریکی

- نماد شماتیک دیود زنر: در نقشه های الکتریکی، این قطعه با نمادی مشابه دیود معمولی نشان داده می شود، با این تفاوت که سر کاتد آن دارای یک خط زاویه دار کوچک است که نشان دهنده خاصیت تثبیت ولتاژ در ناحیه شکست است. این علامت به مهندس کمک می کند تا عملکرد قطعه در مدار را به سرعت تشخیص دهد.
- تفاوت با نماد دیود معمولی: نماد دیود استاندارد شامل یک مثلث و یک خط مستقیم است که جریان در یک جهت را نشان می دهد. در مقابل، نماد دیود زنر با اضافه شدن زاویه کوچک روی خط کاتد، مشخص می شود که این قطعه می تواند ولتاژ معکوس را تا یک مقدار مشخص تحمل کند و در نقطه شکست جریان را کنترل کند.

- نحوه تشخیص روی برد و نقشه: برای شناسایی دیود زنر روی برد، ابتدا به علامت کاتد توجه می کنند که معمولاً با خط یا نقطه مشخص شده است. سپس با بررسی نقشه شماتیک مدار، نماد زاویه دار دیود زنر را پیدا کرده و آن را با قطعه روی برد تطبیق می دهند. این روش به راحتی امکان تشخیص دیود زنر در مدار را فراهم می کند.

دلایل سوختن دیود زنر و روش های جلوگیری از آسیب

- جریان بیش از حد و توان بالا: یکی از مهم ترین دلایل آسیب دیدن این قطعه عبور جریان بیش از توان نامی آن است. وقتی جریان از حد مجاز فراتر رود، حرارت داخلی افزایش یافته و ساختار نیمه هادی دچار خرابی می شود. رعایت توان اسمی قطعه و استفاده از مقاومت محدود کننده جریان از این مشکل جلوگیری می کند.
- ولتاژ نامناسب و نوسان شدید: اعمال ولتاژ بیش از ولتاژ زنر یا تغییرات ناگهانی آن می تواند باعث شکست غیرکنترلی قطعه شود. استفاده از فیلترها، خازن ها و مدارهای محدود کننده ولتاژ می تواند از این آسیب پیشگیری کند.
- اتصال نادرست در مدار: قرار دادن قطعه در جهت اشتباه یا اتصال نادرست باعث می شود جریان و ولتاژ در مسیر غیرمجاز عبور کند که به سرعت باعث سوختن آن می شود. رعایت جهت کاتد و آنالیز نقشه پیش از نصب ضروری است.
- روش های محافظت و افزایش عمر دیود زنر: استفاده از مقاومت محدود کننده، انتخاب توان مناسب، محافظت در برابر نوسان و رعایت جهت صحیح، از اصلی ترین روش های افزایش طول عمر و جلوگیری از آسیب این قطعه هستند.

ولتاژهای استاندارد دیود زنر و محدوده های پر استفاده

- ولتاژهای رایج: در بازار، این قطعه با ولتاژهای استانداردی مانند ۳.۳، ۵.۱، ۶.۲ و ۱۲ ولت تولید می شود. این مقادیر امکان انتخاب سریع و مناسب برای مدارهای مختلف را فراهم می کنند و طراحی منابع تغذیه و مدارهای تثبیت کننده ولتاژ را ساده تر می سازند.
- نحوه انتخاب ولتاژ مناسب برای مدار: انتخاب ولتاژ مناسب بستگی به نیاز مدار دارد. برای مدارهای با ولتاژ تغذیه پایین، نمونه های ۳.۳ یا ۵.۱ ولت مناسب هستند، در حالی که برای مدار های صنعتی یا بخش هایی با نیاز به ولتاژ بالاتر، نمونه های ۶.۲ و ۱۲ ولت کارایی بهتری دارند. همچنین باید به حداکثر جریان و توان قطعه توجه کرد تا عملکرد پایدار باقی بماند.
- تاثیر ولتاژ روی عملکرد مدار: ولتاژ انتخاب شده مستقیم بر رفتار مدار تاثیر می گذارد. اگر ولتاژ نزدیک به مقدار تعیین شده باشد، مدار تثبیت و محافظت شده عمل می کند، اما انتخاب ولتاژ نامناسب می تواند باعث نوسان، افزایش جریان و کاهش عمر قطعه شود.

روش تعیین مقدار دیود زنر برای مدار های مختلف

برای تعیین مقدار مناسب این قطعه در یک مدار، ابتدا باید ولتاژ و توان مناسب با نیاز مدار انتخاب شود. ولتاژ انتخابی باید نزدیک به سطحی باشد که قرار است در مدار تثبیت شود و توان نامی قطعه باید توانایی تحمل جریان های احتمالی را داشته باشد.
گام بعدی، محاسبه جریان کاری است. جریان عبوری از قطعه باید در محدوده ای قرار گیرد که نه باعث افزایش بیش از حد حرارت شود و نه آن را در ناحیه ای از عملکرد غیر پایدار قرار دهد. استفاده از مقاومت محدود کننده جریان و بررسی جریان مصرفی کل مدار از نکات کلیدی در این مرحله است.
مقایسه انواع دیود زنر و کاربردشان به طراح کمک می کند تا نمونه ای با دقت مناسب، توان کافی و ابعاد سازگار با مدار انتخاب کند. برای مثال، نمونه های دقیق برای مدارهای حساس و نمونه های پرتوان برای مدارهای با جریان بالا مناسب هستند. این روش جامع، عملکرد پایدار و طول عمر بیشتر قطعه را تضمین می کند.

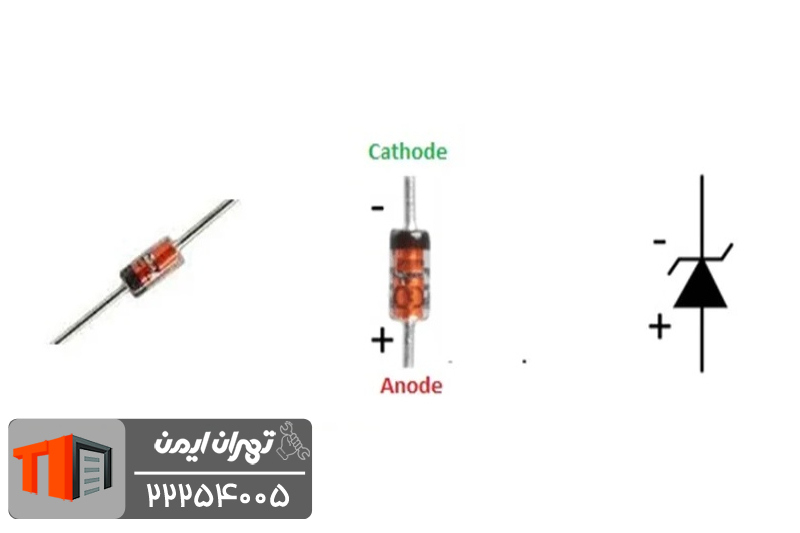

چگونه دیود زنر را بخوانیم و مشخصات آن را تشخیص دهیم؟

- خواندن کدهای دیود زنر: روی بدنه این قطعه معمولاً کد یا شماره ای حک شده است که نوع و ویژگی های آن را نشان می دهد. این کدها شامل اطلاعاتی درباره ولتاژ مرجع، توان و شماره سری تولید کننده هستند و با بررسی آن ها می توان نوع مناسب قطعه را برای مدار تشخیص داد.
- تشخیص ولتاژ و توان از روی مشخصات: با توجه به علامت گذاری یا کد روی قطعه، مقدار ولتاژ زنر و توان اسمی آن مشخص می شود. این اطلاعات برای انتخاب مقاومت محدود کننده جریان و تضمین عملکرد پایدار مدار ضروری است تا قطعه در محدوده ایمن کار کند و دچار آسیب نشود.
- استفاده از دیتاشیت برای اطلاعات دقیق: دیتاشیت تولید کننده جزئیات کاملی مانند جریان کاری، توان حرارتی و نمودار مشخصه V-I دیود زنر را ارائه می کند. مراجعه به دیتاشیت امکان تحلیل دقیق رفتار قطعه در مدار و طراحی صحیح محافظت و تثبیت ولتاژ را فراهم می کند.

min جریان دیود زنر و اهمیت آن در عملکرد قطعه

برای اینکه این قطعه بتواند ولتاژ خود را تثبیت کند، باید جریان از یک حداقل مشخص عبور کند که به آن مینیمم جریان گفته می شود. اگر جریان از این مقدار کمتر باشد، قطعه قادر به کنترل ولتاژ نخواهد بود و عملکرد صحیح مدار مختل می شود.
وقتی جریان عبوری کمتر از مینیمم جریان باشد، ولتاژ خروجی ناپایدار می شود و نمی تواند مقدار تعیین شده ولتاژ زنر را حفظ کند. این وضعیت باعث ایجاد نوسان در مدار و عملکرد غیر قابل پیش بینی اجزا می شود و از کارایی مدارهای حساس می کاهد.
مینیمم جریان با توجه به توان اسمی و ولتاژ مرجع قطعه تعیین می شود. با تقسیم توان اسمی بر ولتاژ مشخص شده، مقدار حداقل جریان به دست می آید و این مقدار باید در طراحی مدار رعایت شود تا عملکرد پایدار و طول عمر مناسب این قطعه تضمین گردد.

max جریان دیود زنر و تاثیر آن بر طول عمر و توان

هر این قطعه دارای یک جریان بیشینه مشخص است که عبور جریان بالاتر از آن باعث آسیب دیدن ساختار داخلی می شود. رعایت این مقدار برای عملکرد ایمن و جلوگیری از سوختن قطعه ضروری است. افزایش جریان باعث افزایش توان مصرفی و تولید حرارت در قطعه می شود. اگر توان تولیدی از حد مجاز بیشتر شود، دمای داخلی بالا رفته و طول عمر قطعه کاهش می یابد. این ارتباط مستقیم جریان، توان و دما تعیین کننده پایداری عملکرد و ایمنی مدار است.
برای محافظت، استفاده از مقاومت محدود کننده جریان، انتخاب توان مناسب و کنترل ولتاژ ورودی ضروری است. رعایت این موارد باعث می شود حتی در شرایط نوسان یا جریان بالا، عملکرد این قطعه پایدار بماند و طول عمر آن افزایش یابد.

دیود زنر smd و کاربرد آن در مدار های کوچک و سطحی

نسخه SMD این قطعه به شکل سطح نصب تولید می شود و ابعاد بسیار کوچکتری نسبت به نمونه های پایه دار دارد. این ویژگی باعث می شود نصب آن روی برد های فشرده سریع و آسان باشد و نیاز به فضای زیاد نداشته باشد. در مدار هایی که فضای محدود است یا طراحی فشرده نیاز دارد، این قطعه گزینه ایده آل است. استفاده از آن در موبایل ها، تجهیزات قابل حمل و برد های الکترونیکی کوچک، امکان تثبیت ولتاژ و حفاظت مدار را بدون افزایش ابعاد برد فراهم می کند.
مزایای آن شامل ابعاد کوچک، نصب آسان و سازگاری با تولید خودکار برد است. محدودیت ها شامل توان کمتر نسبت به نمونه های پایه دار و حساسیت بالاتر به جریان بیشینه است.

کاربرد دیود زنر در آیفون تصویری

در آیفون های تصویری استفاده از دیود زنر نقش مهمی در حفاظت و پایداری مدار دارد. دیود زنر یک قطعه الکترونیکی است که وظیفه آن تثبیت ولتاژ و جلوگیری از آسیب دیدن قطعات داخلی است. در ادامه مهم ترین کاربرد های دیود زنر در آیفون تصویری توضیح داده می شود.
- حفاظت از مدار در برابر افزایش ولتاژ: در بسیاری از مدل های آیفون تصویری، نوسان برق یا افزایش ناگهانی ولتاژ باعث آسیب دیدن برد اصلی، دوربین یا صفحه نمایش می شود. دیود زنر به صورت موازی در مدار قرار داده می شود تا اگر ولتاژ از حد مجاز بالاتر رفت، مسیر اتصال کوتاه ایجاد کند و از سوختن قطعات اصلی جلوگیری کند.
- تثبیت ولتاژ بخش های حساس: بخش هایی مثل صفحه نمایش آیفون تصویری، مدار صوت، مدار تصویر و مدار تغذیه به ولتاژ ثابت نیاز دارند. دیود زنر کمک می کند ولتاژ ورودی این قسمت ها ثابت بماند و عملکرد دستگاه دچار نویز یا قطعی نشود.
- جلوگیری از سوختن ترانزیستور ها و آی سی ها: در آیفون تصویری قطعاتی مانند ترانزیستورها و آی سی ها نسبت به ولتاژ اضافی حساس هستند. دیود زنر به عنوان یک محافظ دائمی عمل می کند و اجازه نمی دهد ولتاژ بیش از اندازه وارد این قطعات شود.
- حفاظت در برابر ولتاژ معکوس: گاهی هنگام نصب یا تعمیر آیفون تصویری، امکان اشتباه در اتصال سیم ها وجود دارد. دیود زنر در مسیر تغذیه قرار داده می شود تا در صورت اتصال اشتباه یا ایجاد ولتاژ معکوس، مدار آسیب نبیند.
- کاهش نویز در مدار تصویر: بعضی از مدل های آیفون تصویری از دیود زنر برای کنترل نویز و ایجاد تصویر با کیفیت بهتر استفاده می کنند. وجود نویز باعث پرش تصویر یا سیاه و سفید شدن آن می شود.

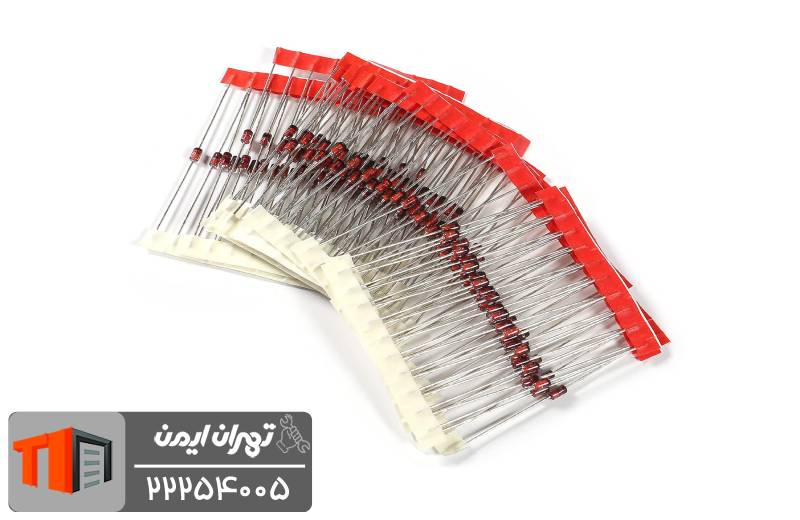

نحوه تعمیر دیود زنر در انواع آیفون تصویری

تعمیر دیود زنر در انواع آیفون تصویری یک کار تخصصی است و معمولا در بخش تعمیر برد انجام می شود. چون دیود زنر وظیفه حفاظت از مدار را دارد، در صورت آسیب دیدن آن ممکن است دستگاه روشن نشود یا تصویر و صدا دچار مشکل شود. در ادامه روش اصولی برای تشخیص و تعمیر این قطعه توضیح داده می شود.
- تشخیص سوختن دیود زنر با مولتی متر: برای شروع باید دیود زنر با مولتی متر تست شود. مولتی متر در حالت تست دیود قرار داده می شود و پایه ها جداگانه بررسی می شوند. اگر مولتی متر عدد بسیار پایین یا صفر نشان بدهد، یعنی دیود زنر اتصال کوتاه شده و خراب است. اگر هیچ عددی نشان ندهد، احتمال قطعی در دیود وجود دارد. این مرحله مهم ترین بخش تشخیص خرابی است.
- بررسی ظاهر فیزیکی دیود زنر: گاهی دیود زنر بدون دستگاه هم قابل تشخیص است. اگر روی قطعه تغییر رنگ، ترک خوردگی، داغ شدن یا ذوب شدگی دیده شود، یعنی دیود سوخته است. در آیفون های تصویری بیشتر خرابی ها به خاطر نوسان برق اتفاق می افتد.
- جدا کردن دیود زنر از مدار: برای تعمیر لازم است دیود زنر معیوب از برد جدا شود. این کار با هویه انجام می شود. باید مراقب باشید که هنگام جدا کردن، مسیرهای برد و قطعات کناری آسیب نبینند. استفاده از هویه با نوک ظریف و قلع کش باعث انجام بهتر کار می شود.
- جایگزین کردن دیود زنر جدید: در اکثر موارد دیود زنر قابل تعمیر نیست و باید تعویض شود. قطعه جدید باید دقیقا همان ولتاژ و توان مدل قبلی را داشته باشد. نصب اشتباه یا استفاده از دیود با ولتاژ متفاوت باعث خرابی های بعدی در آیفون تصویری می شود. بعد از قرار دادن قطعه جدید، پایه ها با مقدار کمی قلع لحیم می شوند.
- تست نهایی آیفون تصویری: پس از تعویض دیود زنر، دستگاه دوباره روشن می شود تا عملکرد آن بررسی شود. اگر مشکل ولتاژ و نویز برطرف شده باشد یعنی تعمیر به درستی انجام شده است. در صورتی که همچنان دستگاه روشن نشود، باید بخش های دیگری مثل ترانزیستورها، رگولاتورها یا مسیر تغذیه بررسی شوند.
